KP311ALGA是一款由必易微電子股份有限公司生產的高性能、低成本離線式PWM功率開關，廣泛應用于非隔離降壓和升降壓電路。本文將詳細介紹KP311ALGA的引腳功能和電壓參數，為工程師在電路設計時提供參考。

引腳功能描述

KP311ALGA的引腳功能如下：

Drain（1號引腳）：內部高壓MOSFET的漏極，用于連接外部電路的高壓部分。

GND（2號引腳）：芯片的參考地，用于電路的接地。

VDD（3號引腳）：芯片的供電管腳，同時也是輸出反饋管腳，負責提供芯片所需的電源并反饋輸出電壓。

電壓參數

極限參數

VDD 直流供電電壓：7V。
Drain 管腳電壓：-0.3到500V。

推薦工作條件

芯片工作結溫：-40到125°C。

電氣參數

IVDD_standby：VDD靜態工作電流，典型值為300μA。
VDD_Op：VDD正常工作電壓，滿載輸出時典型值為5.46V。
VDD_OFF：VDD欠壓保護電壓，典型值為4.38V。
VDD_ON：VDD啟動電壓，典型值為4.87V。
Vout_Reg：輸出電壓基準，典型值為5V。

高壓MOSFET部分

VBR：高壓MOSFET擊穿電壓，為500V。
Rdson：導通阻抗，在I(Drain)=50mA時為25ohm。
VDrain_on：高壓啟動開啟電壓，典型值為14V。

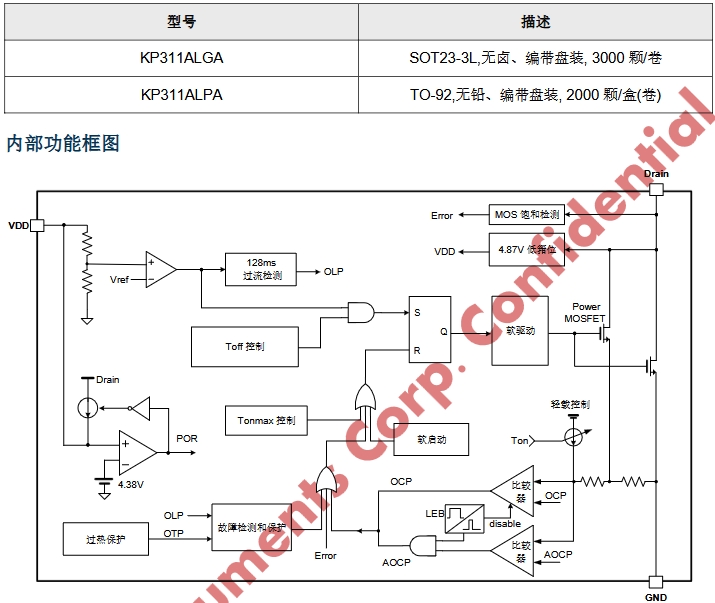

KP311ALGA內部框架圖

結論

KP311ALGA以其高精度5V默認輸出、集成500V高壓MOSFET和高壓啟動電路、超低待機功耗小于50mW等特點，在小家電電源和輔助電源等領域有著廣泛的應用。了解其引腳功能和電壓參數對于確保電路設計的安全性和可靠性至關重要。通過上述詳細的參數介紹，工程師可以更好地利用KP311ALGA實現高效、穩定的電源管理。
